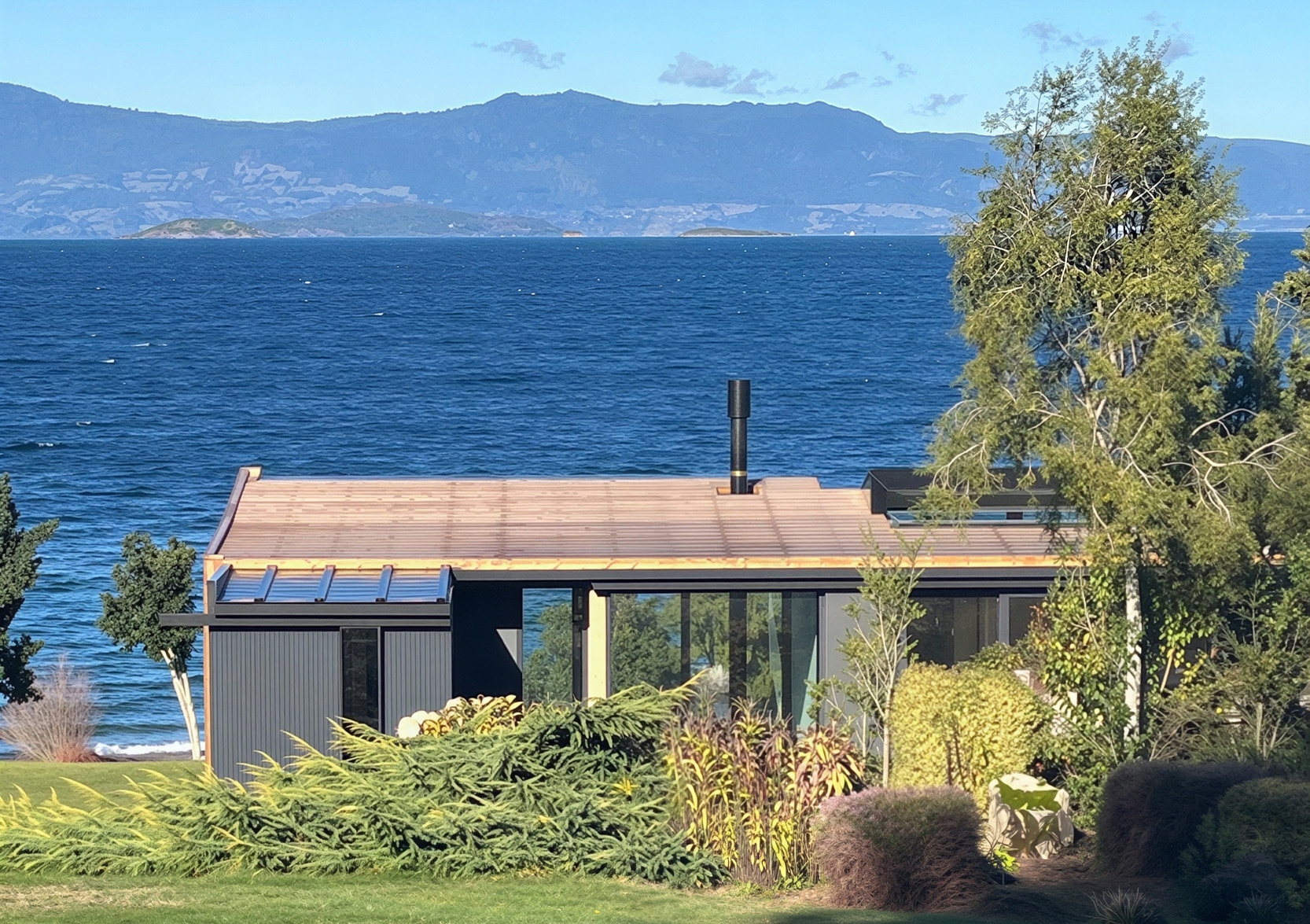

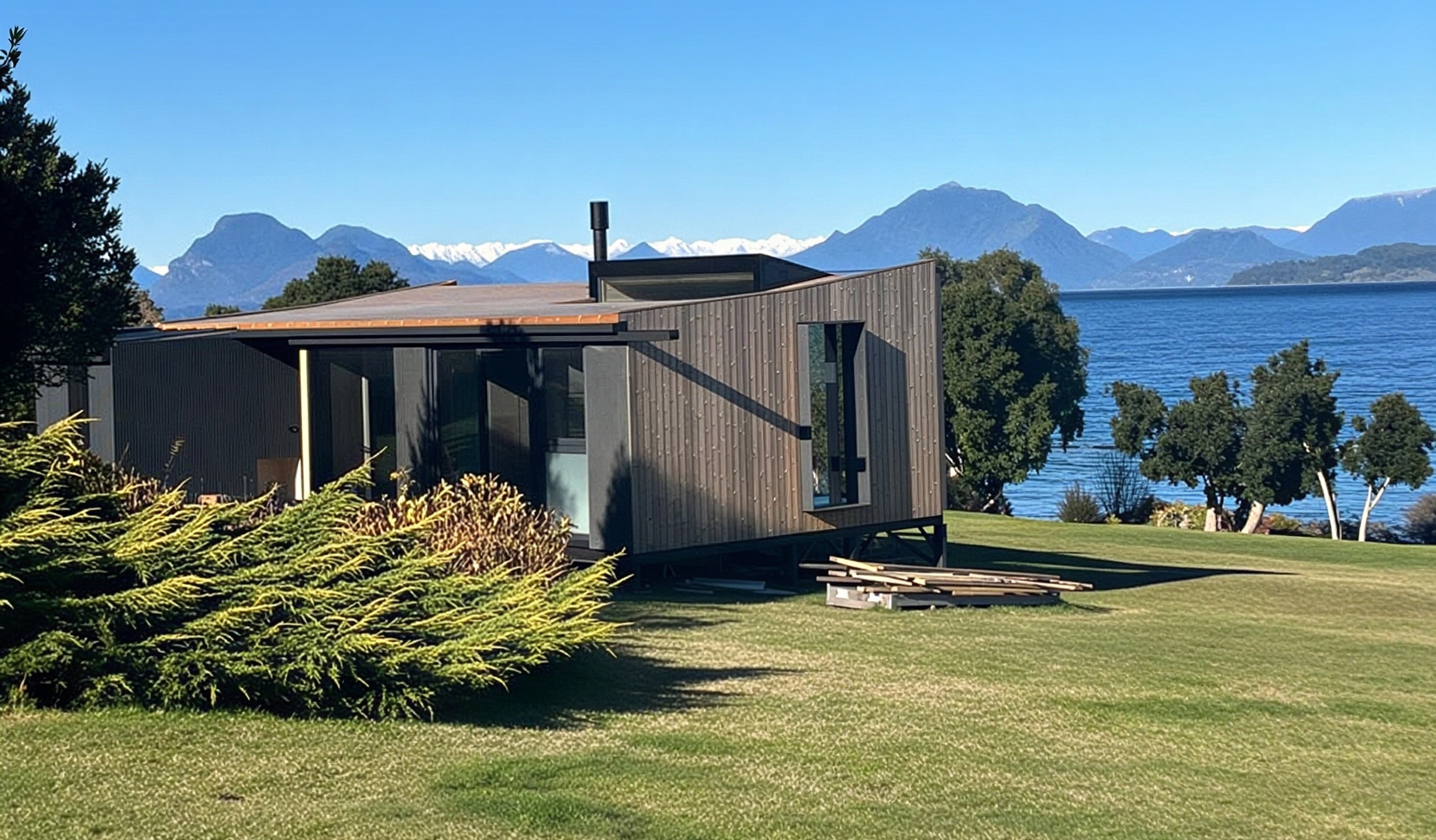

HILAM presenta la madera contralaminada CLT (cross-laminated timber), fabricada con madera seleccionada de pino radiata y conformada por tres, cinco o siete capas de láminas dispuestas perpendicularmente entre sí, unidas mediante adhesivo de poliuretano en las uniones finger joint y laminares. Esta configuración permite obtener paneles estructurales de alta resistencia y estabilidad dimensional, aptos para aplicaciones en muros, losas, pisos, techos y escaleras.
Proceso de fabricación
|
| 1. Uniones finger joint | 2. Armado del panel |
| | |
| 3. Prensado | 4. Formateo y mecanizado |
| | |
El sistema CLT está diseñado para responder a una amplia gama de proyectos residenciales, comerciales e industriales. Por su capacidad estructural, precisión de fabricación y formato de gran dimensión, puede utilizarse como sistema constructivo principal o combinarse con entramado ligero, vigas y columnas de madera laminada, de concreto o de acero.
Su uso es especialmente relevante en la construcción en altura y en proyectos que requieren componentes industrializados con un mayor control dimensional y una mayor eficiencia en obra.
Los paneles se fabrican de acuerdo con los requerimientos específicos de cada proyecto y pueden mecanizarse mediante tecnología CNC para incorporar cortes, perforaciones, vanos, rebajes y detalles de montaje definidos previamente en el modelo técnico. Esta precisión permite reducir ajustes en obra, facilitar la coordinación entre especialidades y mejorar la secuencia de instalación.
Beneficios
- Producto fabricado según los requerimientos de cada proyecto
- Alta estabilidad dimensional
- Capacidad para soportar cargas verticales y horizontales
- Menor densidad en comparación con acero, concreto y albañilería
- Instalación rápida y precisa en obra
- Formato sólido y compacto que ayuda a reducir infiltraciones de aire
- Contribución al desempeño térmico de la edificación
- Compatibilidad con otros materiales y sistemas estructurales
- Soluciones constructivas con respaldo técnico para fuego, acústica y desempeño térmico
- Posibilidad de dejar el material a la vista en interiores, según la calidad visual seleccionada
Especificaciones técnicas
| Formato máximo de producción | 3.400 mm x 13.500 mm |
| Espesores disponibles | 56 mm a 280 mm |
| Espesores de láminas | 18, 20, 30 y 40 mm |
| Clases estructurales de la madera | C16 y C24, de acuerdo con EN 338 |
| Láminas de 20 mm | G1 o G2, de acuerdo con NCh1198 |
| Adhesivo | Poliuretano en uniones finger joint y laminares |
| Peso para diseño y transporte | 500 kg/m³ |
| Tolerancia dimensional | +/- 2 mm en espesor, ancho y largo |
| Conductividad térmica | 0,104 W/mK, según NCh853 |
| Tasa de carbonización equivalente | 1 mm/min vertical, 1,1 mm/min horizontal |
Calidades visuales
| Visual Apariencia | Visual Estándar |
| | |
| Calidad pensada para aplicaciones a la vista. Presenta nudos y características propias de la madera natural, limitadas en cantidad y distribuidas de manera controlada. | Calidad que puede quedar a la vista, aunque con un criterio visual menos exigente. Incluye nudos y características naturales de la madera sin restricción de cantidad. |
Elementos de unión
Las conexiones son fundamentales para la integridad estructural de las construcciones con CLT. Los tornillos son una de las fijaciones más utilizadas en madera masiva y pueden emplearse en uniones madera-madera, acero-madera o madera-acero-madera. También se utilizan herrajes metálicos, como escuadras y hold-downs, para transferir fuerzas de corte, tracción o levantamiento generadas por viento o sismo. La selección de conectores debe definirse según las capacidades estructurales, dimensiones y requerimientos de instalación de cada proyecto.
Consideraciones de diseño
- El CLT no debe quedar expuesto directamente al exterior.
- En fachadas, se recomienda incorporar una cámara ventilada y membranas de protección.
- En encuentros con concreto, se deben considerar barreras que separen ambos materiales y sellen posibles infiltraciones.
- En zonas húmedas, se deben incluir recubrimientos y sellos adecuados.
- Las instalaciones deben planificarse desde etapas tempranas, especialmente cuando el CLT quedará a la vista.
- La orientación de las láminas exteriores debe definirse según el uso estructural del panel.
- Las soluciones de fuego, acústica y térmica deben verificarse según los requerimientos normativos aplicables al proyecto.
